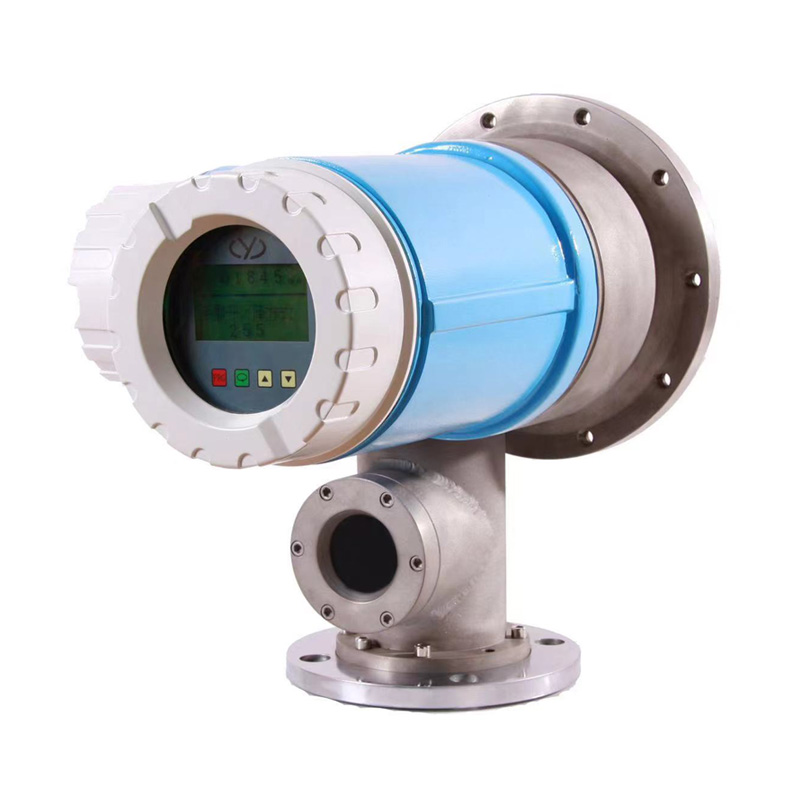

CF5600伺服液位計是遼陽市遠東儀表閥門有限公司在長期液位測量實踐中，應用專業技術與現場使用經驗而研制成功的具有自主知識產權的液位儀表。該儀表采用了先進的伺服測量技術，克服了鋼帶液位計無動力傳動所造成的卡帶以及冬季結露而使儀表無法正常工作的缺陷。CF5600伺服液位計可以對被測介質進行液位、界位、密度的常規精確測量與信號傳遞，同時還具有對溫度進行傳送等功能，完全滿足儲罐儲存量管理、損耗控制、成本節省和安全操作等要求。CF5600伺服液位計是采用以微處理器為基礎的高智能儀表，與進口的伺服電機組件相結合，大大提高了液面的測量精度(±1mm)。
CF5600伺服液位計改善了數據通訊功能，增強了數據的穩定性，具有串行數據通訊RS485接口，并輸出對應的4-20mA模擬信號和HART協議輸出。
CF5600伺服液位計測量量程可達32米，而且測量無盲區，是石化、電力、醫藥、食品等領域中過程測量或儲罐液位測量的理想選擇。
>>沸騰
多功能的測量，標準的信號輸出以及簡便的一體化設計，使得CF5600伺服液位計可以廣泛的應用在各個需要測量的領域。在實際的使用現場中，各種球罐、浮頂罐及拱頂罐中液體表面通常都有泡沫，稱作“沸騰”這種情況在出料和進料時極易出現，導致界面介質物理形態區分不請。對于高達6-32米的各種大型儲罐的高精度測量，選用伺服液位計的優勢在于測量穩定、測量精度高等優點。
>>乳化層
油水與其他介質混合形成復雜的介質界面稱之為“乳化層”與普通測量?jī)x表相比伺服液位計因其獨特的設計原理在解決這種界面問題中脫穎而出，對界面的判斷能力極強。在化學工業領域中，多種抗腐蝕材質的浮子的任意選擇，可以滿足化工領域中不同介質液位、界面等測量的要求。
>>泡沫
在啤酒與飲料工業領域中，大量的液體產品貫穿于生產過程中，液位的精確測量直接關系到生產成本的控制與生產管理。燃料、油及大型鍋爐中水的液位精確測量，直接關系到生產安全及精準管理，其泡沫對于伺服液位計的測量效果沒有任何影響。

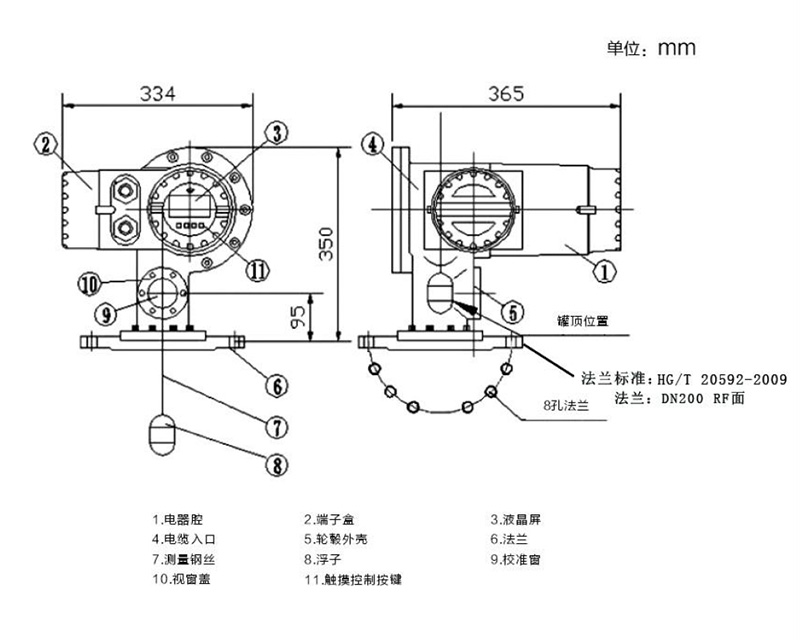

CF5600伺服液位計的測量是基于浮力平衡的原理而設計的。固定在驅動電機的內磁鋼輪與經過精密加工的輪轂(即外磁鋼輪)之間完成磁耦合，使得輪轂和驅動電機形成同步旋轉，而內磁鋼輪與輪轂(即外磁鋼輪)之間被儀表外殼完全隔離，從而使得被測液體腔與電氣部分完全隔離而滿足防爆要求。測量鋼絲均勻整齊的排列在輪轂上，浮子通過測量鋼絲被送到罐內，從而降低了測量誤差。當罐內液位(界面或比重)變化時，由于浮子的浮力變化隨液位的改變而改變，浮子變化的浮力使得輪轂(外磁鋼輪)與內磁鋼輪之間形成耦合差。將改變信號送入微處理器進行計算判斷后，給伺服電機系統發出控制指令，使罐內浮子始終隨液位的變化而變化。從而可以通過測量輪轂的旋轉角度，計算后得出液位的高度值。當需要儀表測量界面或比重時，只需要在中文菜單中設置即可。
▲測量范圍:0～32m
▲測量精度:≤±1mm
▲示值分辨率:1mm
▲環境溫度:-35℃～+65℃
▲相對濕度:≤95%
▲四線制:兩線制電源接口螺紋1/2＂NPT內螺紋
兩線制電流輸出接口螺紋1/2＂NPT內螺紋

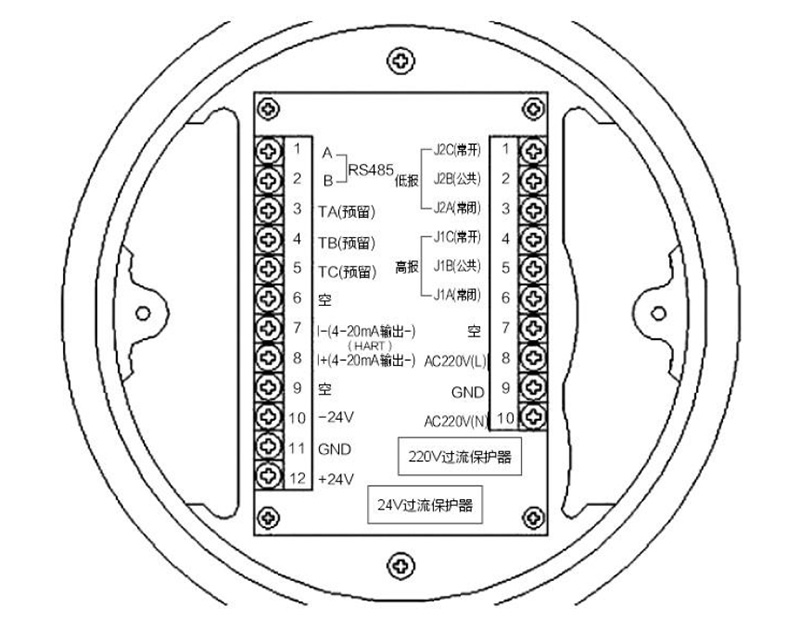

▲輸出:模擬量4-20mADC
數字量HART1200波特移頻鍵控(可選)
▲電源電壓:220VAC、24VDC
▲工作壓力:≤4.0MPa(介質溫度:<150℃)
▲測量材質:電子腔室:鑄鋁
▲輪轂腔:316L不銹鋼(也可根據用戶需要提供)
▲接液材料316L(具體要求參見選型表)
▲接口法蘭標準:(按照生產廠提供的圖紙加工)或由需方提供圖紙加工
▲防爆等級:ExdICT6(H2)
▲防護等級:IP65
>>產品特點
在參考條件下液位測量精度高達±0.7mm
測量量程大，可達32m
可測量液位、界面、密度
有防爆內置鍵盤，使用磁棒元件，在不開蓋的條件下可設定工藝參數，不需要手持式操作器
具有智能診斷功能，可靠性高
被測介質表面氣泡及乳化層不影響測量精度
罐底沉積物不影響測量精度
4-20mA模擬量輸出信號或RS485(MODBUS)和HART協議與上位機相連可實現對現場的監控和數據的采集
方便的中文設計菜單及顯示，一目了然
采用背光LCD超清晰液晶顯示器
>>導向管
由于被測介質有較大的波動會對伺服液位計的測量精度和穩定性造成影響，因此為了保證測量的平穩和準確需要加裝導向管。同時，儀表應確保水平安裝，罐內有壓力的場合應加裝隔離球閥，以保證維修的方便。

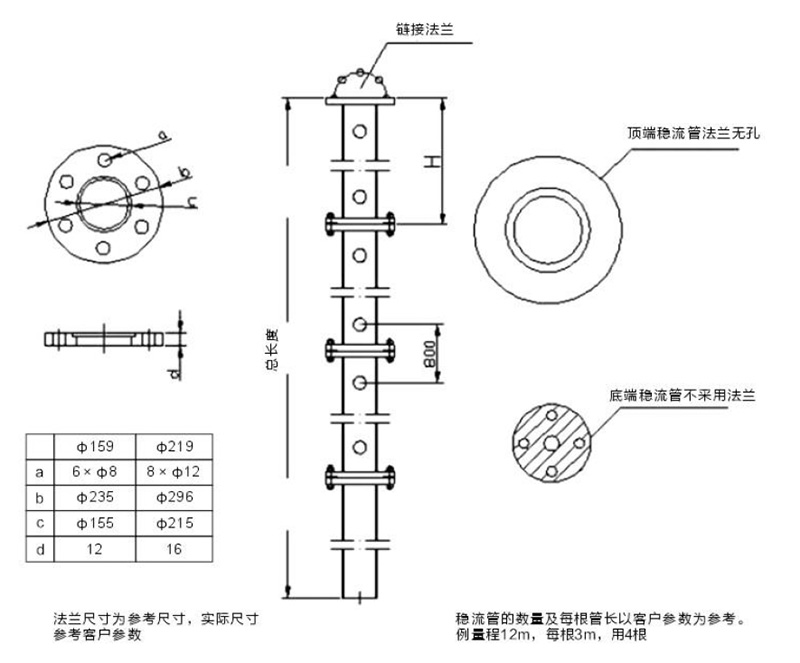

>>導向管安裝選擇
▲量程<10m，導向管直徑為159;量程>10m，導向管直徑為215
▲安裝要求:垂直度全量程與垂線的最大偏差±5mm，上法蘭水平為1°
▲制造要求:
(1)導向管可以采用外套法蘭對焊。(如圖示)對接處在管內不應該有焊渣及突出物,對接的兩管內表面齊平無錯口，焊后經防銹處理。
(2)導向管上每隔1m鉆1'對孔。
(3)導向管下部應有柵網，以防浮子漏出。
(4)有條件情況下應在罐的底部進行加固。

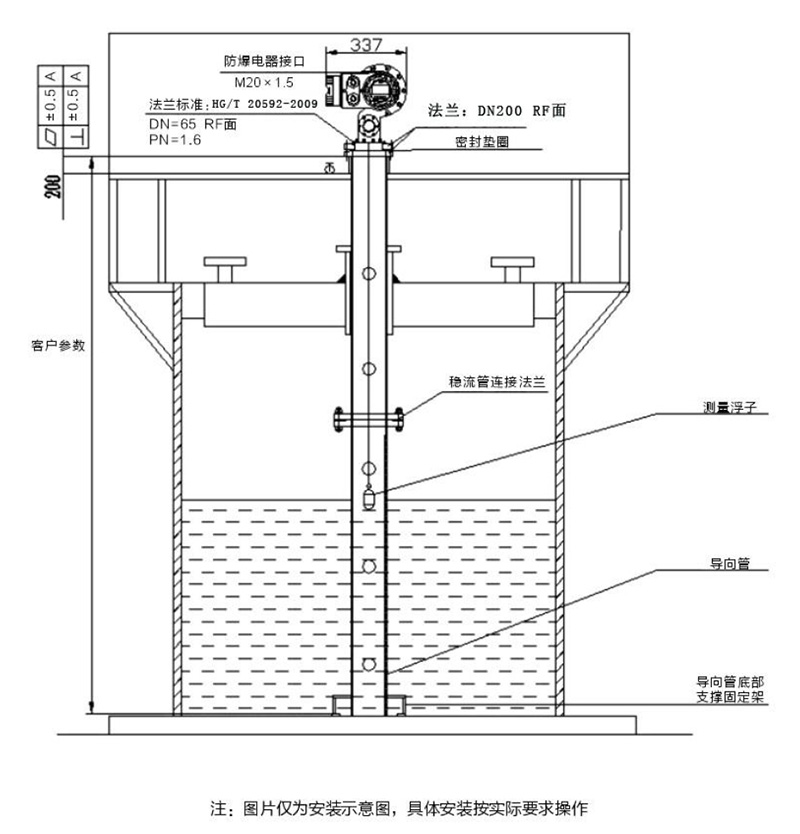

>>浮頂罐安裝示意圖

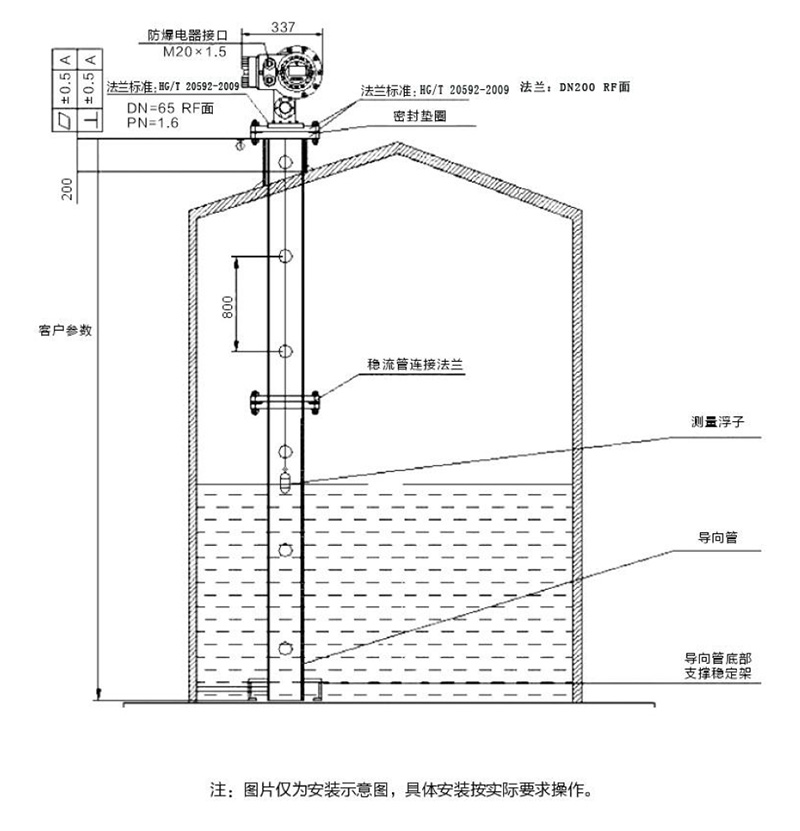

>>拱頂罐安裝示意圖

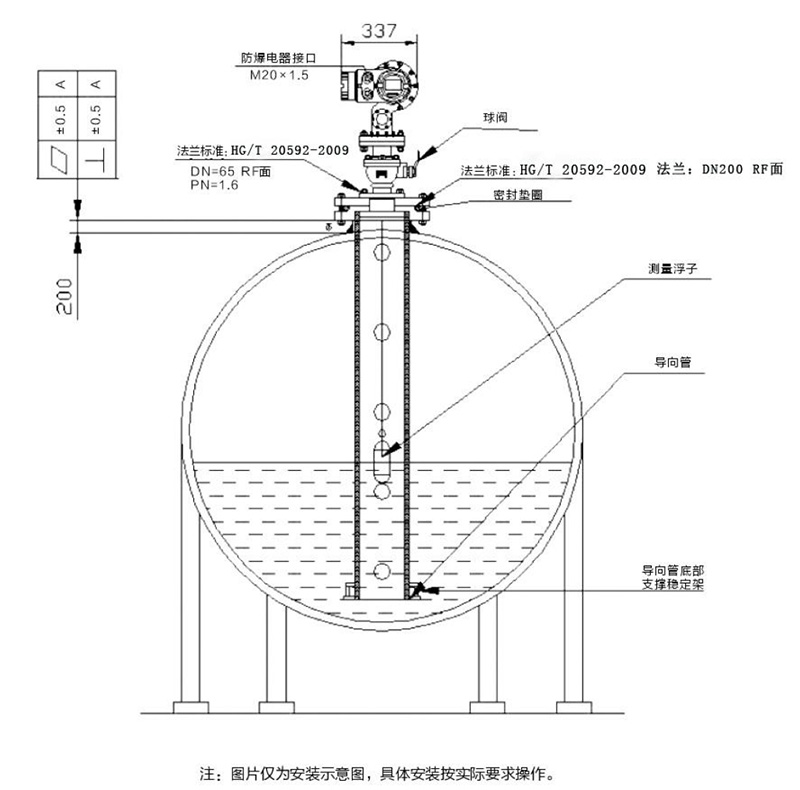

>>球罐安裝示意圖

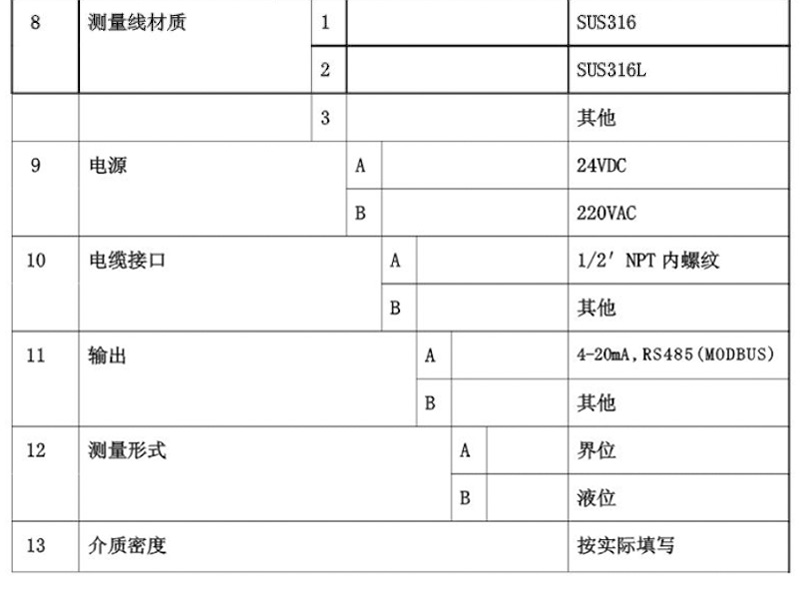

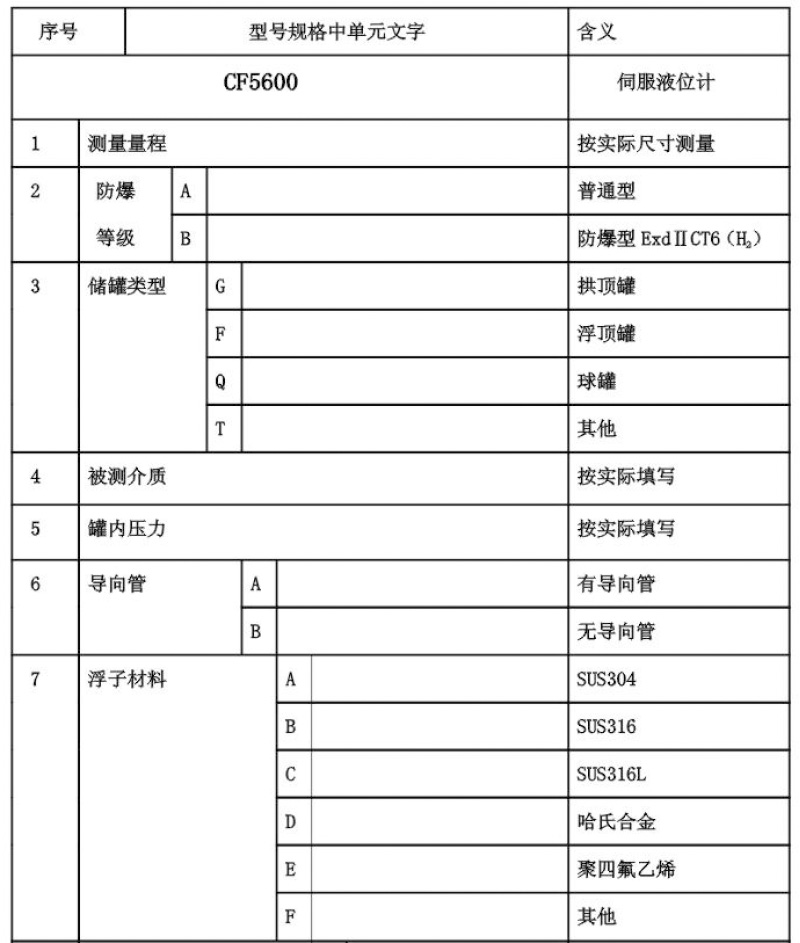

選型舉例:CF5600-10m-A-G-石油-4MPa-A-A-1-A-A-A-B-0.87
CF5600伺服液位計，測量量程10m，防爆等級普通型，拱頂罐，所測介質為石油，缸內壓力4MPa，有導向管，浮子材質SUS304，測量材質SUS316，24VDC電源，1/2NPT內螺紋，4-20mA輸出，液位測量，介質密度0.87
